Profibus y CEM: puntos clave para evitar problemas de interferencias

Profibus y CEM: puntos clave para evitar problemas de interferencias

En entornos industriales, la combinación de comunicaciones Profibus y compatibilidad electromagnética (CEM) es una de las fuentes más habituales de problemas. Aunque se trata de un protocolo ampliamente extendido, su correcto funcionamiento depende en gran medida de aspectos físicos como el cableado, la instalación o la topología del bus.

En este artículo repasamos los puntos críticos que más influyen en la aparición de interferencias en sistemas Profibus y cómo abordarlos correctamente.

Una buena pantalla sin discontinuidades en todo el bus

Uno de los aspectos más importantes es contar con una pantalla continua a lo largo de todo el bus. Cualquier discontinuidad puede provocar problemas de ruido y emisiones electromagnéticas.

  • Calidad del cable Profibus: es fundamental revisar el porcentaje de apantallamiento y la presencia de lámina metálica bajo la pantalla.

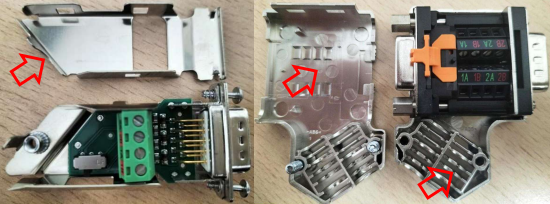

  • Calidad de los conectores: los conectores con carcasa metálica o sistemas internos de apantallamiento aseguran una mejor continuidad.
  • Estado de los conectores: la corrosión o el deterioro de las partes metálicas aumenta la resistencia de contacto y modifica su comportamiento en frecuencia.
  • Montaje correcto: incluso conectores de alta calidad pueden fallar si no se instalan correctamente o si no se colocan los elementos de apantallamiento.

Elección y ubicación de resistencias terminadoras

Las resistencias terminadoras son un elemento clave en el comportamiento del bus, especialmente en señales de alta velocidad donde pueden aparecer reflexiones.

  • Es recomendable colocar el maestro en un extremo del bus con las resistencias activadas.
  • Las resistencias deben estar alimentadas en el extremo del segmento, incluso si no hay equipo conectado.
  • El uso de terminadores activos o repetidores puede ser una solución eficaz en ampliaciones.
  • Evitar activar terminación en conector y equipo simultáneamente, ya que reduce su valor efectivo.

Una mala terminación puede provocar reflexiones de señal y comportamientos erráticos en el bus :contentReference[oaicite:1]{index=1}.

Una topología de bus adecuada

La topología del bus es otro factor determinante, especialmente en ampliaciones o modificaciones de instalaciones existentes.

  • No se recomiendan tramos de cable inferiores a un metro, especialmente a altas velocidades.
  • Separar nuevas instalaciones en segmentos independientes ayuda a aislar problemas.
  • El uso de repetidores permite estructurar mejor el sistema.
  • En zonas con ruido, es recomendable el uso de tramos ópticos para evitar interferencias.

Una topología incorrecta puede amplificar problemas de CEM y dificultar su diagnóstico :contentReference[oaicite:2]{index=2}.

Instalación: el factor más crítico

Aunque se seleccionen buenos materiales, una instalación inadecuada puede arruinar todo el sistema. La CEM es especialmente sensible a pequeños detalles.

  • No mezclar cables Profibus con otros tipos de cableado sin respetar distancias mínimas.
  • Utilizar pasacables CEM, conectores adecuados o abrazaderas para garantizar la conexión de la pantalla a tierra.
  • Evitar pelar cables con herramientas inadecuadas que dañen la pantalla.
  • En tramos largos, puede ser útil unir tierras entre armarios mediante conductores de baja impedancia.
  • También se pueden emplear soluciones como la conexión capacitiva de la pantalla a tierra.

En muchas ocasiones, los problemas aparecen tras intervenciones de mantenimiento: tierras desconectadas, cables movidos o modificaciones no controladas :contentReference[oaicite:3]{index=3}.

Problemas habituales en mantenimiento y modificaciones

Una instalación que funcionaba correctamente puede empezar a fallar tras una parada o ampliación debido a:

  • Desconexión de tierras.
  • Movimiento del cableado en suelo técnico.
  • Falta de tapas en bandejas.
  • Incorporación de nuevos equipos sin criterios de CEM.

Este tipo de situaciones son responsables de un gran número de incidencias en sistemas industriales. El correcto funcionamiento de un sistema Profibus no depende únicamente del protocolo, sino de cómo se implementa físicamente. Aspectos como el apantallamiento, la terminación, la topología y la instalación son determinantes para evitar problemas de interferencias.

Aplicar criterios de CEM desde el diseño y mantenerlos durante toda la vida útil de la instalación es clave para garantizar la fiabilidad de las comunicaciones industriales.
