La medida de los fenómenos de CEM en campo para la industria (2025)

Fecha: 31 de Octubre de 2025

La medida de los fenómenos de CEM en campo para la industria

Una cosa es medir en un laboratorio y otra muy distinta es medir en campo. Existen múltiples factores que hacen que ambas mediciones no puedan enfocarse de la misma manera.

Por ejemplo:En una sala eléctrica es habitual no disponer de las mismas condiciones de medida que en un laboratorio CEM:

No se puede aislar el ruido de fondo.
No suele haber una buena superficie de referencia.
No se utiliza un LISN.
No siempre se dispone de medidores con gran ancho de banda.
Las condiciones ambientales (temperatura, humedad, limpieza) son desfavorables e inestables.

El objetivo de la medida difiere: en laboratorio suele ser la certificación; en campo, la detección y resolución de problemas de interferencia.
Las potencias en la industria son altas, por lo que los equipos de laboratorio no suelen ser los mismos que se emplean en campo. Los equipos de laboratorio son más delicados y no están preparados para transporte ni uso severo.
Los equipos de campo estándar suelen tener un ancho de banda menor, adaptado a las frecuencias industriales más comunes.

Principales equipos de medida para campo

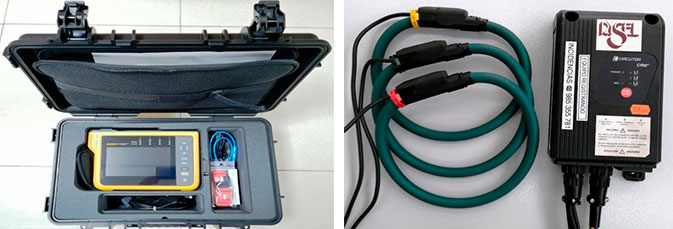

Analizadores de calidad de energía

Estos equipos son imprescindibles. Incorporan sensores de corriente y entradas de tensión para realizar cálculos como potencias, transformadas de Fourier y otros datos que presentan en informes normalizados. Sin embargo, no están pensados para capturar fenómenos instantáneos ni señales de frecuencias extremadamente elevadas.

Osciloscopios industriales

Aunque la oferta no es muy amplia, existen equipos capaces de realizar medidas instantáneas de tensión y corriente a los niveles habituales en la industria. Están disponibles en versiones de 2, 4 y 8 canales, tanto en formato portátil como conectados a PC, y con anchos de banda que pueden llegar hasta los GHz. Pueden mostrar señales tanto en el dominio del tiempo como en el de la frecuencia, aunque con limitaciones según el equipo y las sondas utilizadas.

Analizadores de espectro

Existen analizadores de espectro multicanal, pero su coste es muy elevado. Su ventaja es que integran funcionalidades específicas como envolventes de aceptación para distintos sectores. En campo, habitualmente se emplean modelos de un solo canal, portátiles, para conectar sondas de campo electromagnético (antenas, sondas H o E) y “olisquear” puntos de emisión.

Transductores (sondas)

Sondas de tensión

Normalmente empleadas en baja tensión. Se pueden usar transformadores de tensión que reducen la tensión a valores adecuados para la medida, o sondas atenuadoras. Es fundamental revisar el ancho de banda admitido.

Sondas de corriente

Pueden emplearse transformadores de corriente tradicionales o sensores Rogowski. Ambos presentan diferencias importantes en precio y en ancho de banda soportado.
